SKS3模具鋼
SKS3模具鋼介紹
日本進(jìn)口SKS3模具鋼是一種適合制作冷作模具和塑膠模具的鉻鉬釩合金鋼。
日本工業(yè)標(biāo)準(zhǔn)牌號(hào)為：SKS3，
日本日立金屬HITACHI也稱(chēng)SKS3或者SGT。
日本大同DAIDO稱(chēng)：GOA模具鋼。

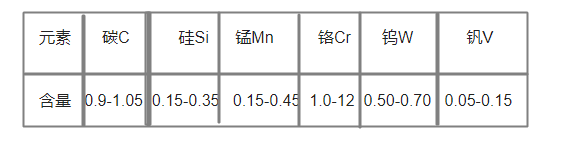

SKS3模具鋼化學(xué)成分
SKS3模具鋼具有以下特性
高韌性、高耐磨性、良好的淬透性、良好的熱處理尺寸穩(wěn)定性、良好的拋光性、良好的焊接性、良好的火焰硬化及高頻淬火性能。
交貨狀態(tài)為軟化退火至190HB。
SKS3模具鋼用途
冷作模應(yīng)用：一般沖壓和成型、厚板的沖壓和成型、拉深、壓花、形狀復(fù)雜的冷擠壓模、軋輥、剪切刀刃、原型工具等，SKS3模具鋼優(yōu)良的綜合性能滿(mǎn)足材料加工和現(xiàn)代生產(chǎn)方式的要求，其高度安全性保證了更佳的模具性能和更高的生產(chǎn)效率。
塑料模應(yīng)用：長(zhǎng)壽命塑膠模具、增強(qiáng)性塑膠模具、壓塑模具等，優(yōu)異的韌性和耐磨性結(jié)合使SKS3模具鋼適合不同的塑膠模應(yīng)用，其用作塑膠模具有良好的耐磨性，滿(mǎn)足安全可靠的長(zhǎng)壽命要求。SKS3模具鋼具有均勻的組織形貌，加上其低的非金屬元素含量（由于真空脫氣工藝）確保光蝕刻后、一致的皮紋再現(xiàn)及良好的拋光效果。蝕刻需在處理高鉻鋼的蝕刻介質(zhì)中進(jìn)行。
SKS3模具鋼熱處理
淬火：先預(yù)熱550-650℃，再加熱至800-850℃，在油中淬。
回火：加熱至150-200℃，在溫度中停留，然后在靜止空氣中冷卻。
硬度：HRC60℃以上。
鍛造：1050-850℃。
退火：加熱至750-800℃，在此溫度中停留1-3小時(shí)，在爐中任其漸冷。
SKS3模具鋼價(jià)格
萬(wàn)利鋼優(yōu)勢(shì)
原文標(biāo)題：SKS3模具鋼
上一篇：GOA冷作鋼
下一篇：Cr12MoV模具鋼
